LyoCompact


Liofilizadores GMP para pequeña escala productiva

De 2 a 6 m² de superficie de placas / Hasta 80 kg de capacidad del condensador / Hasta 28.000 viales formato 2R

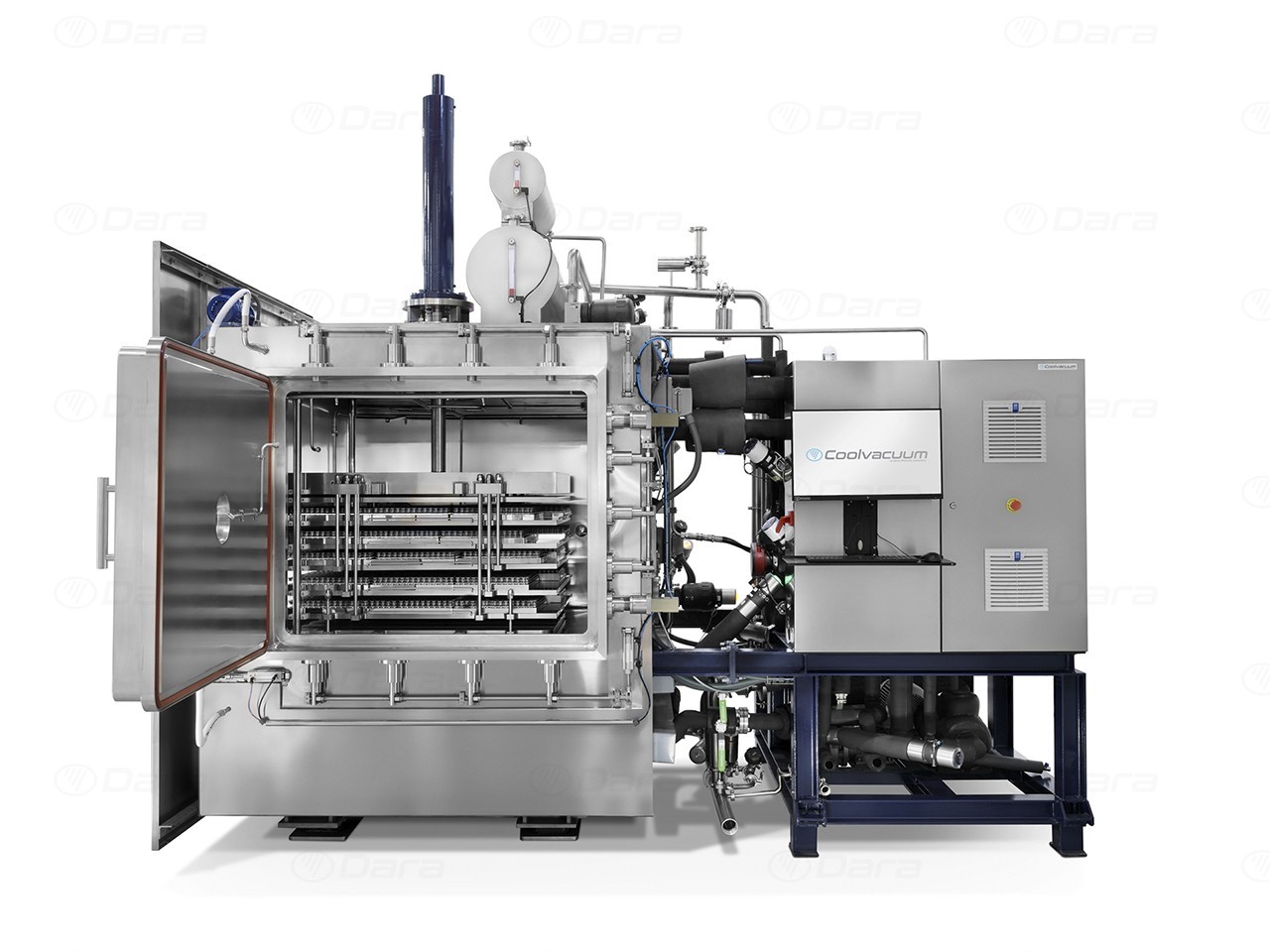

  • Cámara y condensador en un solo cuerpo La última placa actúa como válvula intermedia.
  • Espacio en planta reducido.
  • Bancada independiente para el grupo de refrigeración.
  • Bancada independiente para el grupo de vacío.
ModeloLyoCompact
Tamaño de placas800 x 900 mm
Superficie de placas2,16 m²2,88 m²3,6 m²4,32 m²5,04 m²5,76 m²
Núm. de placas345678
Interdistancia105 mm90 mm75 mm105 mm90 mm75 mm
Ancho de la cámara1.750 mm1.750 mm
Alto de la cámara3.100 mm3.300 mm
Capacidad del condensador40 kg45 kg50 kg65 kg80 kg80 kg
Temperatura del condensador-85 ºC
Rango temperatura del fluidode -60 ºC a +85 ºC

Equipamiento opcional

  •  La cámara
    • Cámara rectangular
    • Cámara sin presión
    • Aislamiento con espuma inyectada
    • Enfriamiento por circuito de agua fría
  • Conexión con el condensador
    • Válvula de mariposa
    • Válvula de seta
    • Cierre mediante placa inferior
  • Condensador de hielo
    • Integrado debajo, en el mismo piso
    • Integrado en el lateral, en el mismo piso
    • Exterior, detrás de la cámara, en el mismo piso
    • Exterior, debajo, en otro piso
  •  Movimiento de las placas
    • Pistón hidráulico del sistema de cerrado
    • Fuelles
    • Conexión con el sistema de carga automática
  •  CIP
    • Sistema de limpieza de la cámara y condensador
    • Sistema de recirculación con calentamiento
    • Múltiples ciclos de limpieza
  • SIP
    • PED-EN13445
    • ASME
    • Enriamiento de la cámara después del SIP
  •  Distribución en planta
    • 1 piso
    • 2 pisos
    • Sistema “passthrough”
  •  Elementos adicionales
    • ATEX (procesado con disolventes y alcohol)
    • Carga de bandeja fría
    • Carga de bandeja congelada
    • Tecnología de nucleación
  •  Refrigeración
    • Compresor de pistón
    • Compresor de tornillo
    • Sistema con nitrógeno líquido
    • Sistema en cascada
    • Sistema de refrigeración sin PCA
    • Sistema de aire comprimido
  •  La puerta
    • Puerta de ancho de la cámara
    • Cierre automático
    • Puerta frontal de ranura (carga a altura constante)
    • Subpuerta de ancho de la cámara
    • Enfriamiento por circuito de agua fría
  •  Sensores de proceso
    • Pirani
    • MKS
    • Sondas de temperatura (Pt-100/Termopar)
    • Sondas de temperatura redundantes (Pt-100/Termopar)
    • Monitoreo inalámbrico de temperatura
    • Software de trazabilidad íntegra del lote
  • Sistemas de control
    • PLC Automatización Rockwell  / PLC Siemens
    • HMI integrada
    • SCADA
    • Registrador electrónico
    • Servidor electrónico y Think Client
    • Tecnología de optimización del ciclo
  •  Sistema de venteo con filtro
    • Esterilizable
    • Puertos para prueba de integridad
    • Ciclo secundario de venteo
    • Filtro secundario de venteo
    • Test de intrusión de agua automático

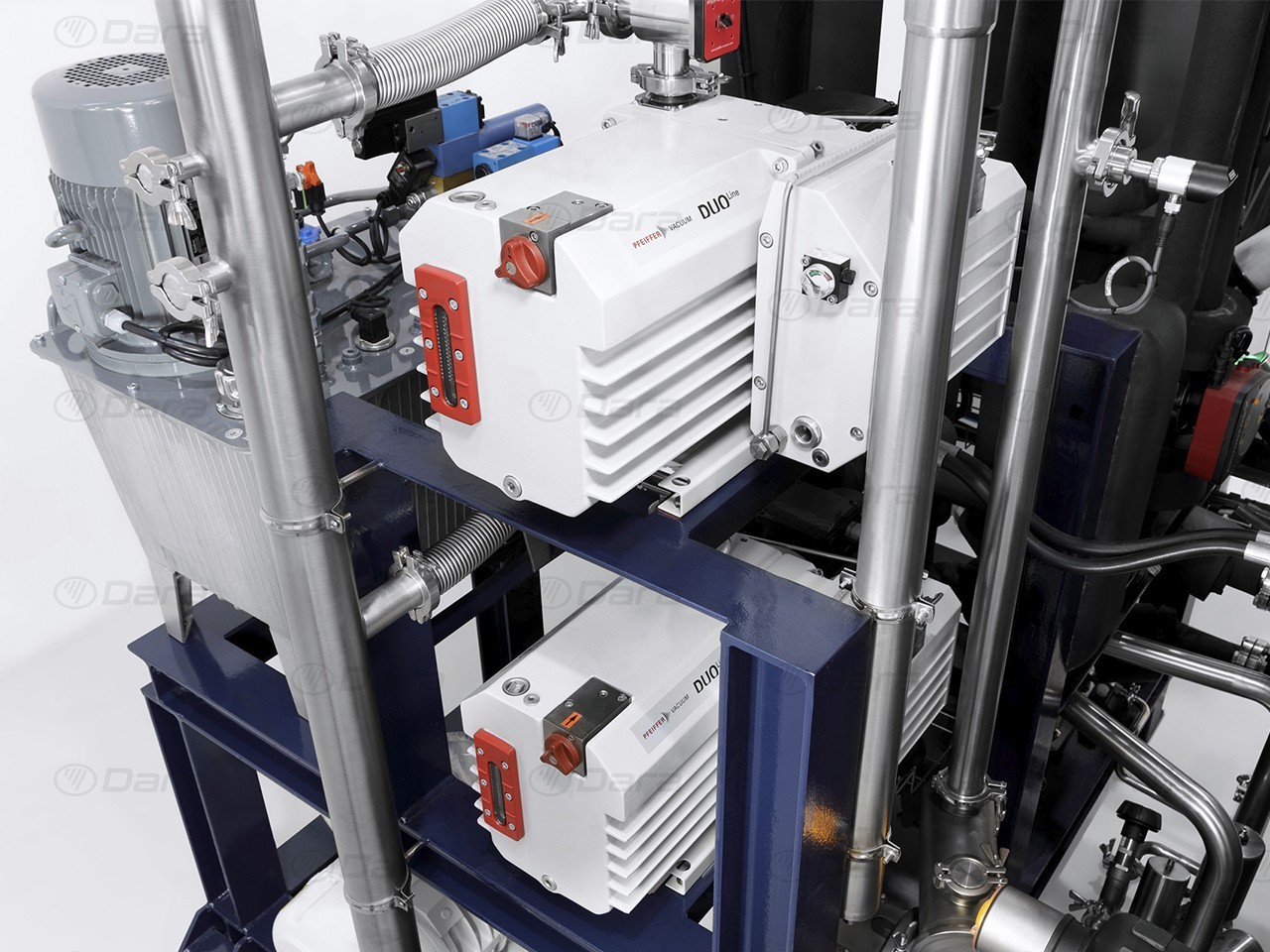

  • Sistema de vacío
    • Bombas de vacío selladas con el sistema de soplado
    • Redundancia (bomba adicional)
    • Bombas secas con el sistema de soplado
